Датчик струму та напруги Matek I2C-INA-BM 204А 85В з інтерфейсом I2C

Датчик струму та напруги Matek I2C-INA-BM — компактний 20-бітний монітор потужності на базі INA228 з підтримкою I2C для точного вимірювання до 204 А та 85 В у дронах і робототехніці.

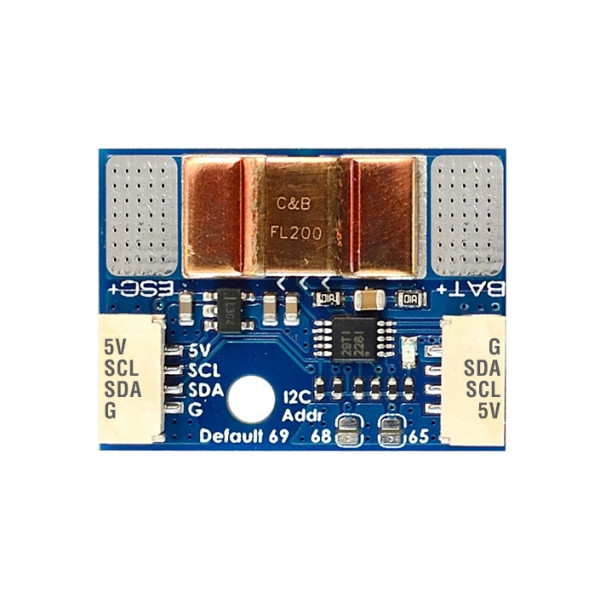

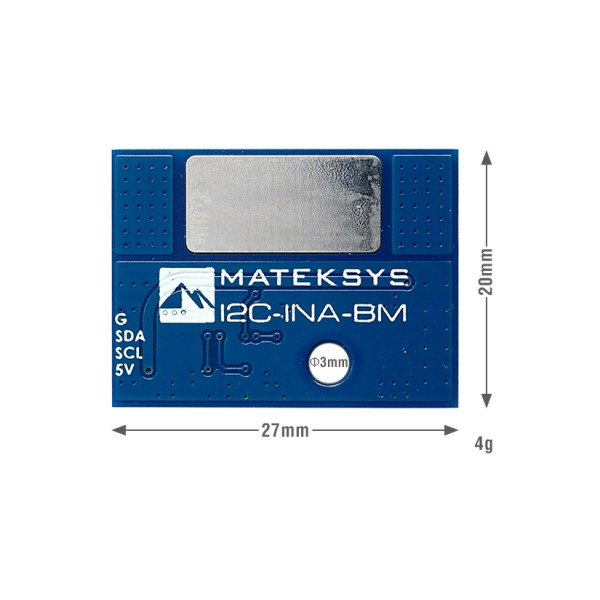

Модуль I2C-INA-BM побудований на мікросхемі INA228 і забезпечує безперервне вимірювання струму до 150 А та імпульсне до 204,8 А при максимальній напрузі 85 В. Точність вимірювання напруги складає ±0,1%, струму — ±2%, що дозволяє отримувати достовірні дані про енергоспоживання системи в реальному часі. Зв'язок реалізовано через інтерфейс I2C з адресою за замовчуванням 69 (десяткова), яку можна змінити на 68 або 65 за допомогою вбудованої перемички. Живлення модуля — 4–9 В через пад або пін 5 В, споживання — лише 1 мА. Розміри плати: 27 × 20 × 6 мм, вага — 4 г.

Переваги

На відміну від аналогових датчиків струму, I2C-INA-BM використовує 20-бітний АЦП мікросхеми INA228, що забезпечує виняткову точність навіть при малих струмах. Вбудована підтримка вибору I2C-адреси дозволяє підключити кілька модулів до однієї шини без конфліктів. Широкий температурний діапазон роботи від -40 до +125 °C робить датчик придатним для використання у складних польових умовах. Компактні габарити та мале споживання (1 мА) ідеально підходять для вагообмежених FPV-платформ.

Кому підійде

Датчик призначений для конструкторів FPV-дронів, розробників наземних роботів і DIY-електронщиків, яким потрібен надійний та точний цифровий моніторинг потужності акумулятора в реальному часі.

Часті питання

З якими польотними контролерами сумісний I2C-INA-BM?
Модуль підключається до будь-якого польотного контролера або мікроконтролера з портом I2C (наприклад, Betaflight FC, ArduPilot-сумісні контролери). Достатньо підключити лінії SDA, SCL, 5V та GND.

Чи можна підключити кілька таких датчиків до однієї шини I2C?
Так. За допомогою вбудованої перемички можна вибрати одну з трьох I2C-адрес: 69 (за замовчуванням), 68 або 65, що дозволяє використовувати до трьох модулів одночасно на одній шині.

Який максимальний струм витримує датчик у безперервному режимі?
У безперервному режимі датчик розрахований на 150 А. Імпульсне значення може досягати 204,8 А, проте тривала робота на такому струмі не рекомендована.

Чи потрібне додаткове живлення для модуля, окрім шини I2C?
Так, модуль потребує окремого живлення 4–9 В, яке подається через пад або пін 5V на платі. Сигнальні лінії I2C (SDA, SCL) при цьому не навантажуються: споживання становить лише 1 мА.
