Модуль Holybro Micro OSD V2 для накладання телеметрії на FPV відео з підтримкою Pixhawk4

Holybro Micro OSD V2 — телеметрія FPV прямо на екрані польоту!

Більше контролю під час кожного польоту

Модуль Holybro Micro OSD V2 призначений для накладання телеметрії на відеосигнал і відображення важливих даних безпосередньо на FPV-екрані. Компактний OSD-модуль сумісний із польотними контролерами Pixhawk4, Pixhawk4 Mini та Durandal, допомагаючи отримувати необхідну інформацію під час польоту без додаткових екранів і складних рішень. Це практичне доповнення для FPV-систем, яке робить керування дроном більш інформативним і зручним.

Чітке відображення телеметрії на FPV-відео

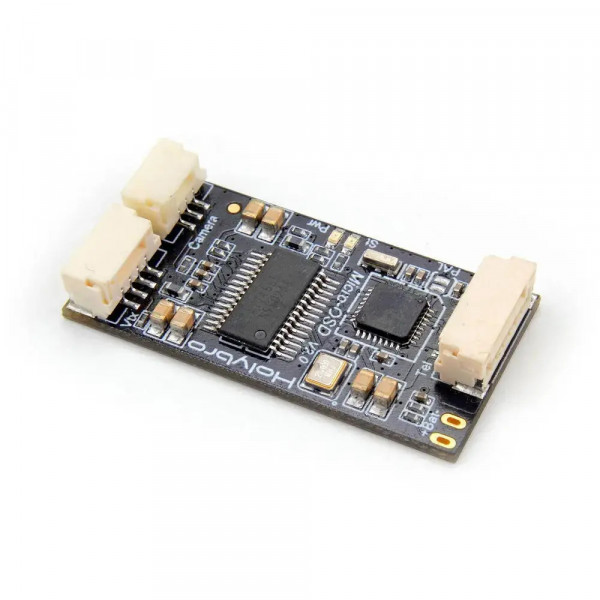

В основі Micro OSD V2 використовується мікросхема MAX7456 для монохромного OSD, яка відповідає за накладання телеметричних даних на відеосигнал. Завдяки цьому інформація може відображатися безпосередньо поверх відеозображення, що особливо зручно під час FPV-польотів. Модуль працює з процесором ATmega328P з Arduino-завантажувачем, тому його можна легко перепрошивати та програмно налаштовувати відповідно до потреб користувача.

Зручне підключення та налаштування

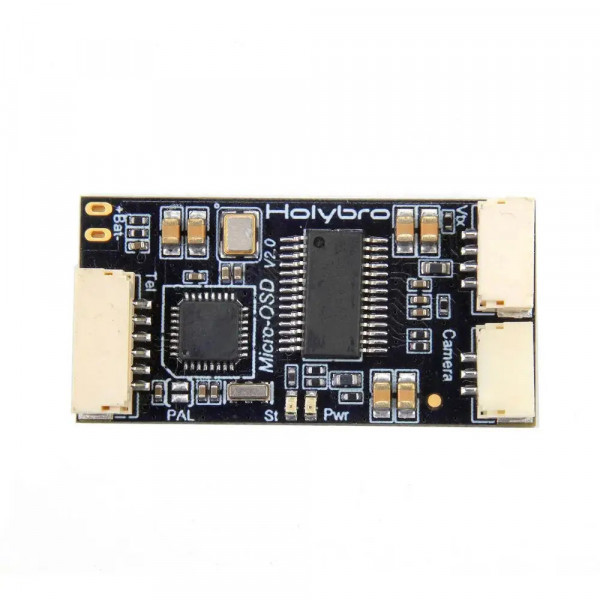

Для роботи з модулем передбачено стандартний 6-контактний ISP-роз'єм, який спрощує підключення та обслуговування пристрою. На платі також встановлено джампер для вибору PAL стандарту відео як альтернативи NTSC, що дає змогу адаптувати модуль до сумісного відеообладнання. У результаті Micro OSD V2 легко інтегрується у відповідну FPV-систему та допомагає організувати зручне відображення телеметрії.

Додаткові можливості для діагностики

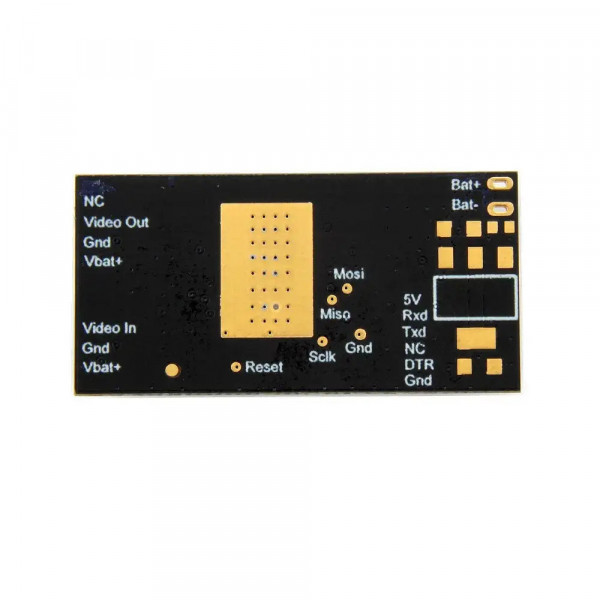

Конструкція модуля передбачає відкриті тестові точки HSYNC та LOS. Контакт HSYNC використовується для горизонтальної синхронізації, а LOS — для сигналу втрати відеосигналу. Наявність доступних контактних точок спрощує перевірку, діагностику та тестування сигналів під час налаштування або обслуговування FPV-системи.

Компактний формат для FPV-проєктів

Розміри Holybro Micro OSD V2 становлять лише 17,5 × 35 мм, а вага — всього 3 г. Такий компактний і легкий корпус дає змогу зручно інтегрувати модуль у різні конфігурації без суттєвого збільшення ваги бортового обладнання. Це вдалий вибір для FPV-дронів та інших проєктів, де важливі компактність, функціональність і раціональне використання простору.

Важливе застереження щодо живлення

Контакт BAT+ безпосередньо підключений до VTx та камери. Під час монтажу необхідно обов'язково враховувати максимально допустиму напругу підключеного відеопередавача та камери. Правильне підключення допоможе уникнути пошкодження сумісного обладнання та забезпечить надійну роботу всієї системи.

Повна комплектація для підключення

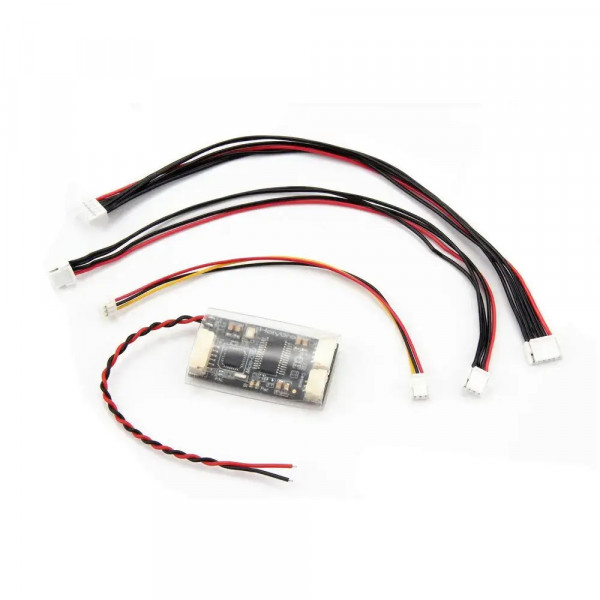

У комплект постачання входить модуль Holybro Micro OSD V2, кабель GH 6P, кабель GH 4P та кабель GH 3P. Наявність необхідних кабелів у комплекті полегшує підключення модуля до сумісного обладнання та дозволяє швидше перейти до налаштування системи.

Зробіть FPV-польоти більш інформативними

Holybro Micro OSD V2 — компактний модуль для накладання телеметрії на FPV-відео, який поєднує зручне підключення, програмне налаштування та можливості діагностики в одному рішенні. Якщо ви хочете бачити необхідну телеметрію безпосередньо під час польоту та отримати більше контролю над своєю FPV-системою, обирайте Micro OSD V2 і вдосконалюйте свій дрон уже зараз!

Часто виникаючі питання

Для яких контролерів польоту підходить HolyBro Micro OSD V2?
Модуль повністю сумісний із контролерами Pixhawk4, Pixhawk4 Mini та Durandal. Також він підтримує інші польотні контролери, які використовують аналоговий відеосигнал та протокол MAVLink для телеметрії.

Які дані можна відображати на екрані?
Завдяки інтеграції з ArduPilot або PX4, ви можете відображати основну телеметрію: висоту, швидкість, напругу батареї, споживаний струм, GPS-координати, кількість супутників, відстань до дому, курс та багато інших параметрів.

Як підключається модуль до системи?

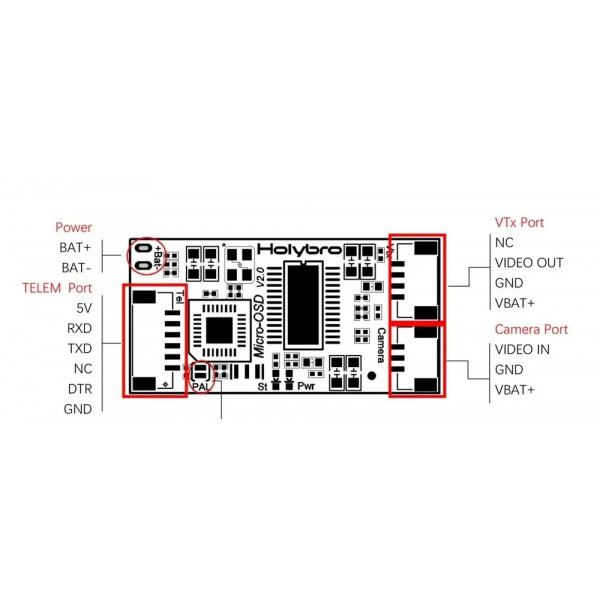

У комплекті є кабелі GH 6P, 4P та 3P, які забезпечують просте підключення до польотного контролера, відеопередавача (VTx) та FPV-камери. Схема підключення наведена в офіційній документації Holybro.

Чи можна змінювати стандарт відеосигналу?
Так, на платі передбачений спеціальний джампер для вибору між PAL та NTSC, що дозволяє адаптувати модуль під різні FPV-системи та камери.

Які розміри та вага модуля?
Micro OSD V2 має компактні розміри 17,5 × 35 мм та вагу лише 3 грами, що робить його ідеальним для FPV-дронів, де важлива кожна деталь.

Чи потрібне додаткове програмування?
Модуль використовує ATmega328P із завантажувачем Arduino, що дозволяє легко перепрошивати його за потреби. Для базового використання достатньо налаштувати параметри в програмному забезпеченні польотного контролера.
