Matek H743-SLIM V3 — компактний польотний контролер для потужних FPV-дронів та автономних систем!
Потужність H7 у компактному форматі
Польотний контролер Matek H743-SLIM V3 поєднує потужний процесор STM32H743VIT6 із частотою 480 MHz, широкі можливості підключення та підтримку ArduPilot, Betaflight і INAV. Компактний FC забезпечує швидку обробку даних і дозволяє створювати функціональні конфігурації для FPV-дронів, гоночних апаратів, автономних платформ, важких фреймів із додатковим обладнанням та роботизованих систем.
Продуктивний процесор і точний контроль польоту

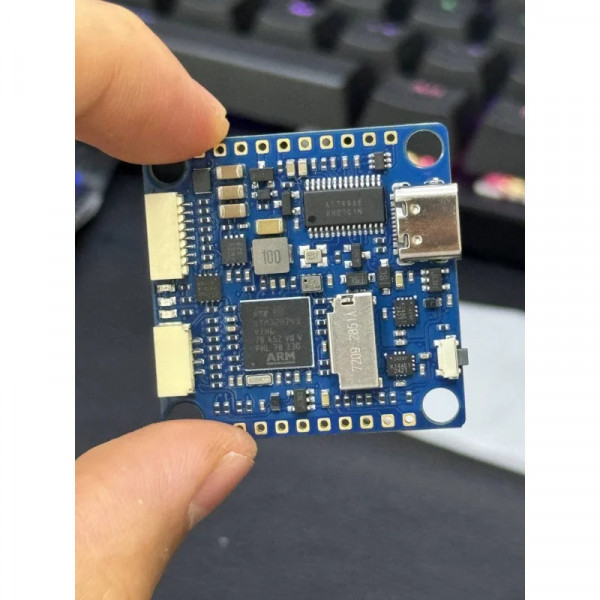

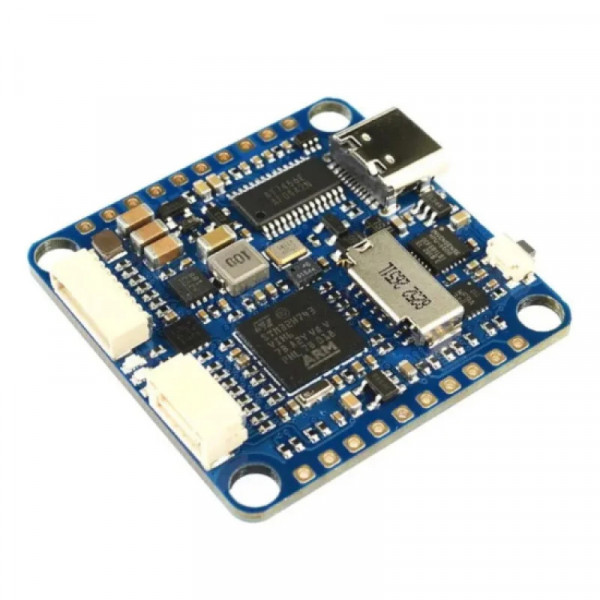

В основі Matek H743-SLIM V3 встановлено високопродуктивний мікроконтролер STM32H743VIT6 серії H7 із тактовою частотою 480 MHz, 1 MB оперативної та 2 MB флеш-пам'яті. Така апаратна платформа забезпечує необхідний ресурс для швидкої обробки сенсорних даних, роботи складних алгоритмів автопілоту та реалізації розширених функцій керування безпілотним літальним апаратом.
За визначення орієнтації та руху відповідають два датчики: MPU6000, підключений через SPI1, та ICM42605/ICM42688P через SPI4. Комбінація сенсорів забезпечує гнучкість конфігурації та точне отримання даних про рух апарата. Для вимірювання висоти передбачено барометр Infineon DPS310 із підключенням через I2C2.
Розширені можливості для FPV та автопілоту
Контролер оснащений OSD на базі AT7456E через SPI2, що дозволяє працювати з відображенням телеметричної інформації у відеосигналі. Підтримується DJI FPV OSD із можливістю підключення через будь-який вільний UART. Для запису телеметрії та логів польоту передбачено слот MicroSD із підтримкою інтерфейсу SDIO, завдяки чому важливі дані можна зберігати для подальшого аналізу та налаштування польотної системи.
Окремою перевагою є підтримка двох камер із перемикаємими відеовходами. Це розширює можливості побудови FPV-систем і дозволяє адаптувати конфігурацію під конкретні завдання. Фізичний перемикач ON/OFF для живлення 5V/Vbat із фільтром забезпечує зручніше керування живленням відповідних компонентів системи.
Максимум інтерфейсів для масштабування системи

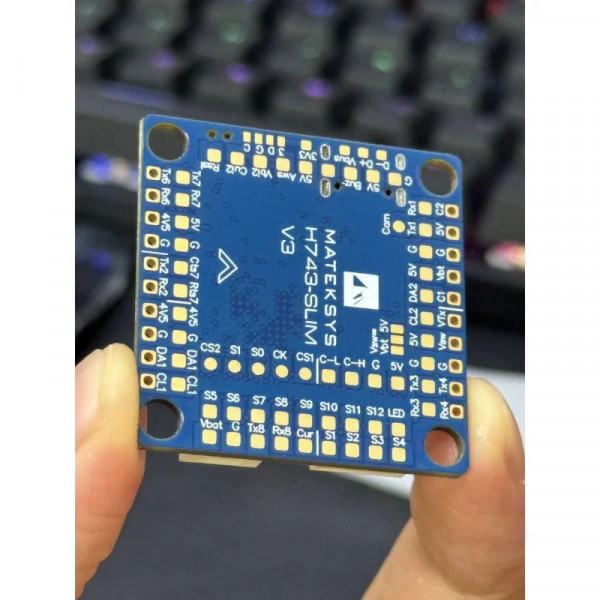

Matek H743-SLIM V3 отримав сім UART-портів — UART1, UART2, UART3, UART4, UART6, UART7 та UART8 — із вбудованою інверсією. Такий набір інтерфейсів дає широкі можливості для підключення приймачів, GPS, телеметрії та іншої периферії. Два I2C-порти, один CAN-порт і виведений SPI3 breakout додатково спрощують інтеграцію зовнішніх сенсорів і розширених модулів.
Для підключення ESC та периферійних пристроїв передбачено 13 PWM-виходів, включно зі світлодіодним майданчиком. Шість ADC-входів підтримують VBAT, Current, RSSI, Analog AirSpeed, VB2 та CU2, забезпечуючи широкі можливості контролю параметрів польотної системи.

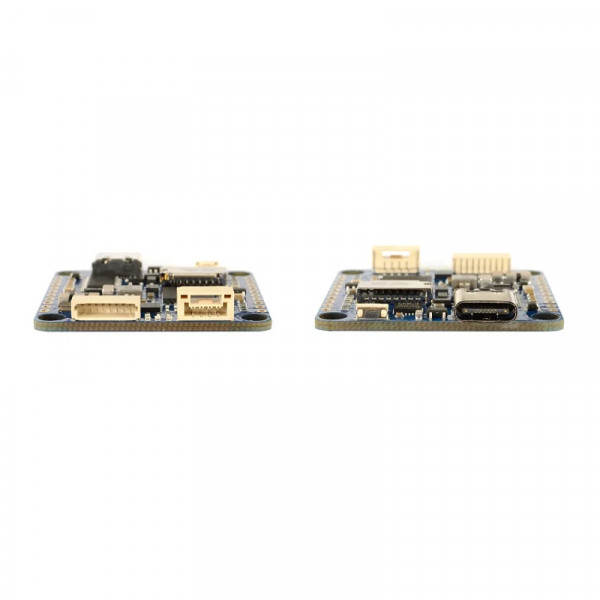

Для зручного підключення використовуються роз'єм JST-SH 1.0 8-pin із контактами Vbat, G, Curr, Rx8, S1, S2, S3 та S4, а також JST-GH 1.25 4-pin із лініями 5V, CAN-H, CAN-L та G.
Гнучке живлення для різних конфігурацій
Польотний контролер підтримує вхідну напругу від 6 до 36V, включно з акумуляторами до 8S LiPo, тому підходить для широкого спектра безпілотних платформ. Вбудований BEC забезпечує 5V із струмом 2A та максимальним навантаженням до 3A, а LDO 3.3V розрахований на максимальний струм 200mA.
ADC Vbat2 підтримує вимірювання напруги до 69V із використанням дільника напруги 1K:20K. Статичне споживання становить приблизно 200mA при 5V під час роботи з Betaflight та близько 150mA при 5V з ArduPilot. Це дозволяє враховувати енергоспоживання контролера під час проєктування та налаштування системи живлення.
Підтримка популярних прошивок
Matek H743-SLIM V3 сумісний із популярними програмними платформами для керування безпілотними системами. Для ArduPilot із ChibiOS використовується прошивка MATEKH743, для Betaflight — MATEKH743, а для INAV також доступна MATEKH743 із підтримкою починаючи з версії 3.0.1. Завдяки цьому користувач отримує свободу вибору програмного середовища залежно від завдань: від швидкісних FPV-польотів до автономної навігації та складних роботизованих проєктів.
Компактність, яка відкриває більше можливостей

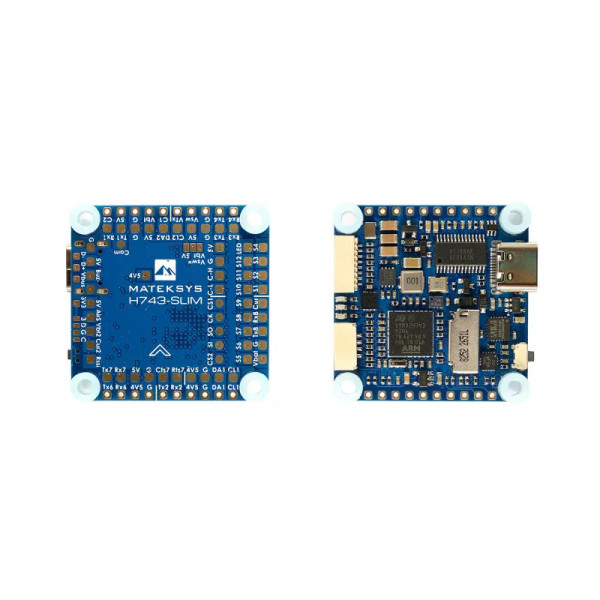

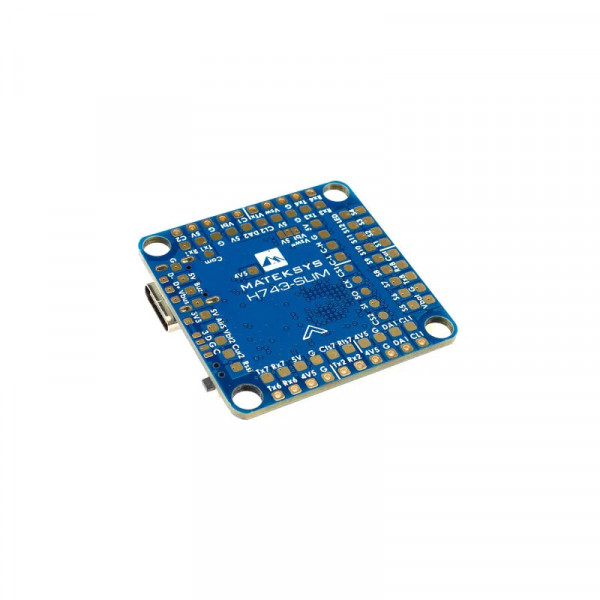

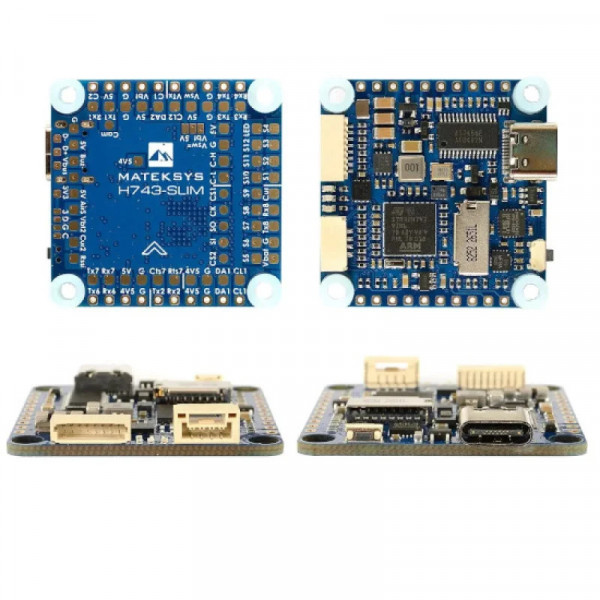

Контролер має монтажний формат 30,5 × 30,5 мм, отвори діаметром 4 мм із втулками 3 мм, габарити 36 × 36 × 5 мм та вагу всього 7 г. Компактний корпус і мала маса дозволяють встановлювати Matek H743-SLIM V3 у конфігурації з обмеженим внутрішнім простором, не створюючи зайвого навантаження на літальний апарат. Три світлодіоди забезпечують індикацію стану FC та 3.3V BEC: синій і червоний використовуються для статусу FC, а червоний — для індикації 3.3V BEC.
Комплектація для зручного встановлення
У комплект входить польотний контролер Matek H743-SLIM V3, шість силіконових прокладок M3/M4, JST-SH 1.0 8-контактний кабель довжиною 5 см, два роз'єми JST-SH 1.0 8-pin та кабель JST-GH-4P на JST-GH-4P для CAN-порту довжиною 20 см. Продумана комплектація спрощує монтаж і підключення основних компонентів під час збирання або модернізації дрона.
Створюйте більше з Matek H743-SLIM V3
Matek H743-SLIM V3 — це компактний і функціональний польотний контролер із потужною платформою H7, двома IMU, барометром, OSD, MicroSD для Blackbox, сімома UART, двома I2C, CAN, 13 PWM-виходами, широкими можливостями ADC та підтримкою до 8S LiPo. Він стане надійною основою для створення FPV-дрона, автономного безпілотника або складної роботизованої системи, де важливі продуктивність, компактність і можливість подальшого розширення.
Обирайте Matek H743-SLIM V3 для нового проєкту або модернізуйте вже готову платформу — отримайте потужний польотний контролер із широкими можливостями інтеграції та створюйте конфігурацію точно під свої завдання!
Часті запитання
Який процесор використовується в Matek H743-SLIM V3?
Контролер побудований на потужному STM32H743VIT6 з тактовою частотою 480 МГц, оснащений 1 МБ оперативної пам'яті та 2 МБ флеш-пам'яті. Це забезпечує високу швидкість обробки даних для складних алгоритмів польоту.
Які прошивки підтримує цей контролер?
Matek H743-SLIM V3 повністю сумісний з ArduPilot (MATEKH743), BetaFlight (MATEKH743) та INAV (підтримка з версії 3.0.1). Це робить його універсальним рішенням для різних типів проєктів.
Скільки UART-портів доступно?
Контролер має 7 UART-портів (1,2,3,4,6,7,8) з вбудованою інверсією сигналу, що дозволяє підключати велику кількість периферійних пристроїв, таких як GPS, телеметрія, радіоприймачі та інші сенсори.
Яка вхідна напруга підтримується?
Діапазон вхідної напруги становить від 6 до 36 В, що дозволяє використовувати контролер з акумуляторами до 8S LiPo включно.
Чи є вбудований OSD?
Так, контролер оснащений мікросхемою AT7456E (SPI2). Крім того, підтримується підключення DJI FPV OSD через будь-який вільний UART-порт.
Які датчики руху встановлені?
Використовується комбінація з двох датчиків: MPU6000 (SPI1) та ICM42605/42688p (SPI4), що забезпечує надійне визначення орієнтації та руху в просторі.
Чи є можливість підключення двох камер?
Так, передбачені входи, що перемикаються, для використання двох камер, що дозволяє перемикатися між джерелами відеосигналу під час польоту.
