Навигационный модуль Matek M9N-G4-3100 с GNSS M9N и компасом RM3100 для высокоточного позиционирования

Навигация нового поколения для профессиональных БПЛА — максимальная точность в каждом полете!

Навигационный модуль Matek M9N-G4-3100 — современное решение для высокоточного позиционирования беспилотных летательных аппаратов, объединяющее многосистемный GNSS-приемник u-blox M9N, промышленный компас PNI RM3100 и поддержку DroneCAN для стабильной навигации и максимальной надежности даже в сложных условиях эксплуатации.

Профессиональная навигация для беспилотных летательных аппаратов

Навигационный модуль Matek M9N-G4-3100 создан для профессиональных БПЛА, FPV-дронов, робототехнических платформ и других систем, работающих под управлением ArduPilot. Устройство использует прошивку AP_Periph, благодаря чему легко интегрируется с современными полетными контроллерами и поддерживает обмен данными через интерфейсы CAN (DroneCAN) и UART (MSP). Такая архитектура обеспечивает стабильное взаимодействие всех компонентов полетной системы, высокую скорость передачи данных и надежную работу во время длительных полетов.

GNSS-приемник u-blox M9N нового поколения

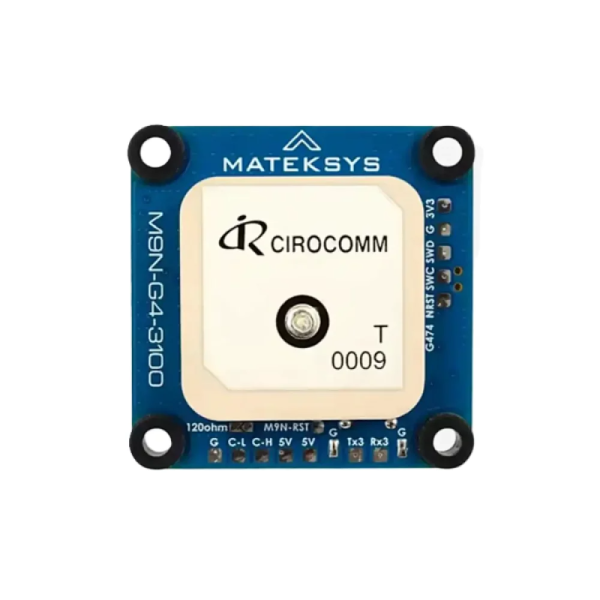

Основой навигационного модуля является высокоточный GNSS-приемник серии u-blox M9N, который одновременно работает со спутниковыми системами GPS, Galileo, GLONASS и BeiDou. Многосистемная concurrent-архитектура позволяет принимать сигналы от нескольких навигационных систем одновременно, что обеспечивает быстрое получение 3D-фиксации, более точное определение координат и стабильную работу даже в районах со сложной радиопомеховой обстановкой или частичным перекрытием горизонта. За качественный прием сигналов отвечает Patch-антенна размером 25 × 25 × 4 мм, которая обеспечивает уверенное позиционирование во время автоматических миссий, картографирования, инспекций и других ответственных полетов.

Промышленный компас для точного определения курса

Для определения ориентации используется промышленный магнитометр PNI RM3100, который отличается высоким разрешением, отсутствием гистерезиса, широким динамическим диапазоном, низким энергопотреблением и стабильной работой даже на высоких частотах опроса. Такие характеристики обеспечивают точное определение курса, минимизируют погрешности навигации и повышают стабильность полета, что особенно важно для автономных миссий и профессионального использования дронов.

Высокая производительность и современные интерфейсы

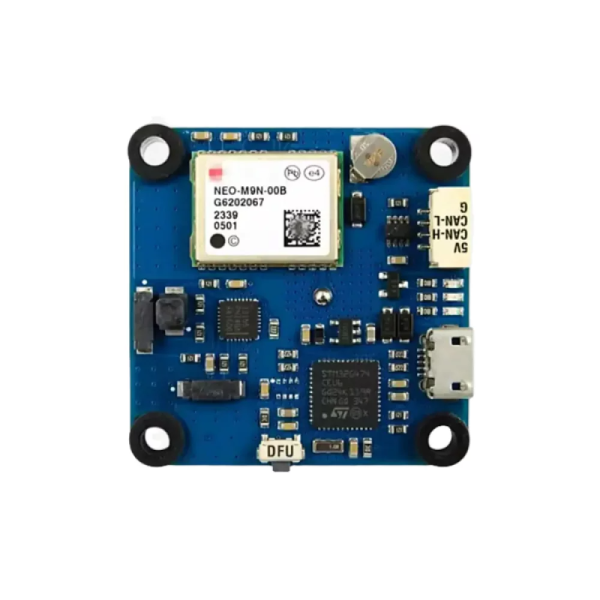

Обработкой навигационных данных управляет современный микроконтроллер STM32G474CE с тактовой частотой 170 МГц, который обеспечивает быструю работу системы и поддерживает CAN FD до 5 Мбит/с с полной совместимостью со стандартом CAN 2.0 до 1 Мбит/с. Для подключения доступны интерфейсы CAN (DroneCAN), UART (MSP) и USB. Интерфейс UART2 используется для связи с GNSS-модулем, а UART3 (TX3) поддерживает передачу данных по протоколу MSP, что расширяет возможности интеграции в современные полетные системы.

Простое обновление и удобный контроль работы

Обновление программного обеспечения осуществляется через DroneCAN GUI, Mission Planner или через USB в режиме DFU, что позволяет быстро устанавливать новые версии прошивки или восстанавливать работу устройства. Светодиодные индикаторы Boot, GNSS Fix и питания 3,3 В обеспечивают наглядный контроль состояния модуля, а индикатор PPS автоматически активируется после успешного получения 3D-фиксации, подтверждая готовность навигационной системы к работе.

Компактность, надежность и готовность к эксплуатации

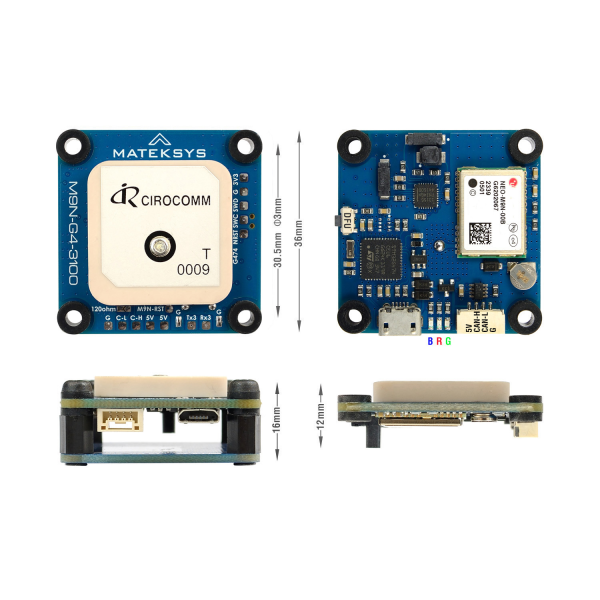

Навигационный модуль работает от источника питания 4,5–5,5 В, имеет типовое потребление тока около 100 мА и стабильно функционирует при температуре от –20 до +80 °C. Благодаря компактным размерам 36 × 36 × 12 мм и весу примерно 16 г он легко устанавливается даже в дроны с ограниченным внутренним пространством.

В комплект поставки входят модуль M9N-G4-3100, силиконовый кабель JST-GH 4-pin ↔ JST-GH 4-pin длиной 20 см, монтажная PCB-пластина, четыре силиконовых демпфера, четыре нейлоновых стойки M3×7 и четыре нейлоновых винта M3×8. Комплект виброизоляции помогает уменьшить влияние вибраций на точность работы навигационной системы.

Модуль не оснащен барометром, поэтому при необходимости измерения атмосферного давления его следует использовать вместе с совместимым внешним барометрическим датчиком.

Выбирайте точность, которой доверяют профессионалы

Навигационный модуль Matek M9N-G4-3100 сочетает высокоточный многосистемный GNSS-приемник, промышленный магнитометр RM3100, производительный микроконтроллер STM32G474CE и поддержку DroneCAN в одном компактном корпусе. Это надежный выбор для профессиональных БПЛА, FPV-дронов, автономных роботизированных платформ, аэрофотосъемки, картографирования и других задач, где важны точность, стабильность и безотказная работа. Заказывайте Matek M9N-G4-3100 уже сегодня и обеспечьте своему беспилотнику навигацию профессионального уровня!

Часто задаваемые вопросы

Какие спутниковые системы поддерживает встроенный GNSS-приемник?
Приемник u-blox M9N одновременно работает с четырьмя системами: GPS, Galileo, GLONASS и BeiDou. Это обеспечивает быструю 3D-фиксацию, более точные координаты и стабильный сигнал даже в местах со сложной радиопомеховой обстановкой или частичным перекрытием неба.

Чем особенен компас PNI RM3100 и как он влияет на полет?
Этот промышленный магнитометр обладает высоким разрешением, нулевым гистерезисом и широким динамическим диапазоном. Он обеспечивает предельно точное определение курса, минимизирует погрешности навигации и существенно повышает стабильность дрона во время автономных полетов.

Какие интерфейсы подключения предусмотрены в модуле?
Для интеграции доступны интерфейсы CAN (DroneCAN), UART (MSP) и USB. Модуль поддерживает CAN FD до 5 Мбит/с и совместим с CAN 2.0, а UART3 позволяет передавать данные по протоколу MSP для расширения возможностей интеграции с современными полетными контроллерами.

Сложно ли обновлять прошивку и контролировать состояние устройства?
Обновление выполняется через DroneCAN GUI, Mission Planner или USB в режиме DFU. Светодиодные индикаторы Boot, GNSS Fix и питания позволяют визуально контролировать состояние, а индикатор PPS сигнализирует об успешном получении 3D-фиксации, подтверждая готовность системы к работе.

Каковы условия эксплуатации и что входит в комплект поставки?
Модуль работает от 4,5–5,5 В с потреблением ~100 мА, выдерживает температуру от –20 до +80 °C. В комплекте: сам модуль, кабель JST-GH 4-pin, монтажная PCB-пластина, вибродемпферы, нейлоновые стойки и винты для надежного крепления.
